一、产品描述
PDH-E1系列光端机是北京佳特明公司使用自主开发的专用集成电路研制生产的光传输设备。它将标准的2M业务接口、V.35业务接口与10/100Base-Tx以太数据业务接口， 转变为光信号在光纤上进行传输，从而使高速数据业务在光纤上传输成为可能，以最小的成本满足用户对高速数据业务接入的需求。
二、产品特点
1．PDH-E1、KPDH-E1提供1个E1数字口，阻抗75Ω/120Ω；
2．PDH-FE提供1个、PDH-FE4提供4个10/100Base-Tx自适应以太口， 带宽为2M；
3．PDH-VE、KPDH-VE提供1个N×64K V.35接口（n = 1~32），同时提供1个10/100Base-Tx自适应以太口，带宽最大为2M；
4．PDH-VE4提供1个N×64K V.35接口（N = 1~32），同时提供4个10/100Base-Tx自适应以太口，带宽最大为2M；
5．E1通道支持内置BERT（Bit Error Rate Test）测试线路误码；
6．PDH-E1与PDH-V35、PDH-FE、PDH-FE4、PDH-VE、PDH-VE4具有良好的互通性；
7．V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目
前市场上所有V.35接口时钟模式要求；
8．V.35的接口时钟模式、相位、时隙选择功能可通过网管软件或拨码设置；
9．提供1个RS232异步数据接口；
10．提供1个管理接口，可实现集中监控，并支持系统升级；
11．提供1组用于本端、远端设备维护测试控制开关；
12．.适应多种电源环境（DC-48V、AC220V和AC&DC双电）。
三、产品明细
|
产品型号
|
光口
|
E1口
|
V35口
|
以太口
|
RS232
|
管理口
|
结构
|
实物图
|
|

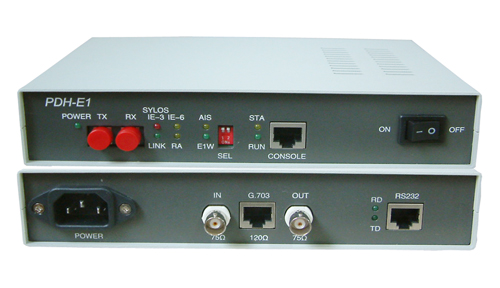

PDH-E1
|
1
|
1
|
|
无
|
1
|
有
|
桌面式
|
点击查看
|
|

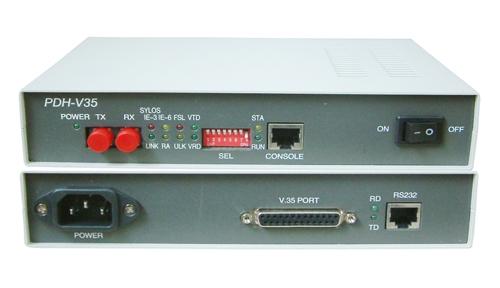

PDH-V35
|
1
|
无
|
1
|
无
|
1
|
有
|
桌面式
|
点击查看
|
|

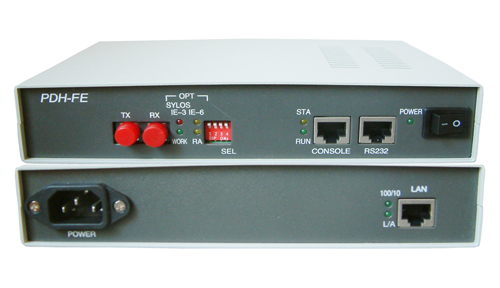

PDH-FE
|
1
|
无
|
|
1
|
1
|
有
|
桌面式
|
点击查看
|
|

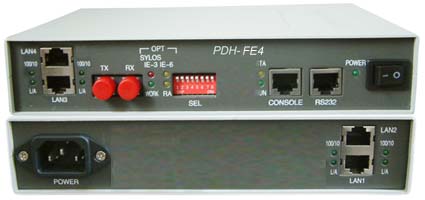

PDH-FE 4
|
1
|
无
|
|
4
|
1
|
有
|
桌面式
|
点击查看
|
|
PDH-VE
|
1
|
无
|
1
|
1
|
1
|
有
|
桌面式
|
点击查看
|
|

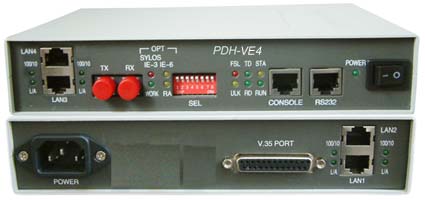

PDH-VE 4
|
1
|
无
|
1
|
4
|
1
|
有
|
桌面式
|
点击查看
|
|

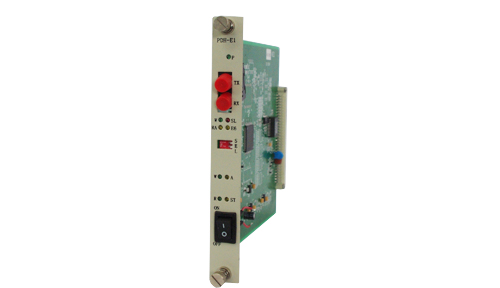

KPDH-E1
|
1
|
1
|
|
无
|
1
|
有
|
插卡式
|
点击查看
|
|
KPDH-V35
|
1
|
无
|
1
|
无
|
1
|
有
|
插卡式
|
点击查看
|
|

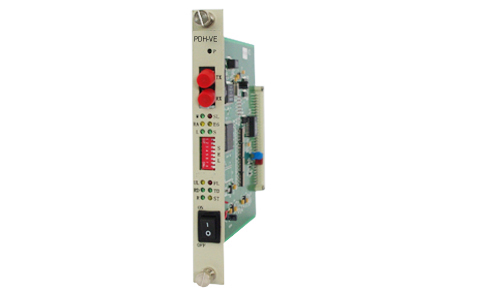

KPDH-VE
|
1
|
无
|
1
|
1
|
1
|
有
|
插卡式
|
点击查看
|
四、产品应用
五、技术参数
→E1接口技术参数
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆及120欧姆自适应；
数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
抖动转移特性：符合ITU—TG.823建议；
输入抖动容限：符合ITU—TG.823建议；
输出抖动：符合ITU—TG.823建议；
电平：±2.37V±10%或±3.00V±10%；
接口连接器为：BNC同轴或RJ45。
→RS232接口电气特性:
接口方式: RS-232；
接口电平：RS-232电平；
接口连接器： RJ45座；
串口最大波特率：19200bit/s。
→V.35接口电气特性:
接口连接器：DB25孔座
工作方式：DCE，DTE可选。
→光接口特性
发送光功率：-6dBm～-10dBm；
接收灵敏度：-33dBm～- 40dBm；
光纤接口：双SC型/双FC型可选。
→以太口接口特性
接口规程：符合IEEE-802.3u标准；
接口连接器：RJ45。
|
