一、产品描述
        5（8）E1-100M系列产品是北京佳特明科技发展有限公司使用自主开发的专用集成电路研制生产的用户终端接入设备。该设备是以超大规模专用集成电路为核心构成的以太数据通过E1传输网而实现用户数据接入的设备,使以太数据能在多个E1中传输，突破单个E1的带宽限制，可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。
对E1通道无任何特殊要求，并且能对E1自动容错，即使部分E1通道出现故障，设备仅降低数据吞吐率，而不会中断数据的传送。配置灵活，维护简单，同时提供完整的网络管理功能。还可以提供集中式插卡。

二、产品特点
        1．采用大规模芯片，电路简单，功耗低，可靠性高；
        2．提供2个10/100M Base-T端口，支持10/100M 全双工、半双工，并支持自动协商机制；
        3．5E1-10/100M提供5路E1，8E1-10/100M提供8路E1，E1接口阻抗为75Ω[BNC]/120Ω[RJ45]；
        4．对E1通道无延时要求；对E1链路进行在线误码监视，可选择当线路误码高于10-6时，使能或禁止自动关闭链路，出厂默认设置为使
               能；
        5．自动检测E1链路环回状态，并关断该链路，防止网络堵塞；
        6．支持802.1p优先级功能；
        7．支持基于802.3x的流量控制功能；
        8．支持VLAN以太帧透明传输；
        9．提供一个管理接口，可以灵活设置设备的功能；
        10．具有完整的告警及状态指示；
        11．适应多种电源环境（DC-48V、AC220V和AC&DC双电）。

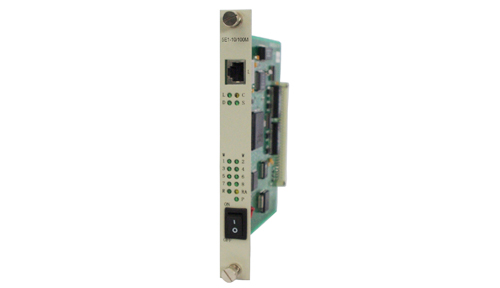

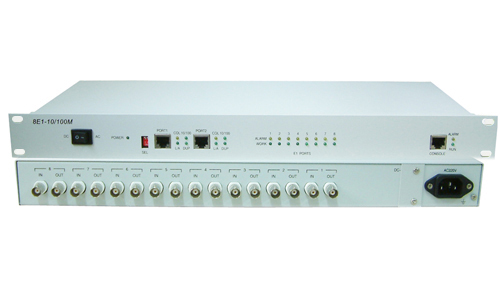

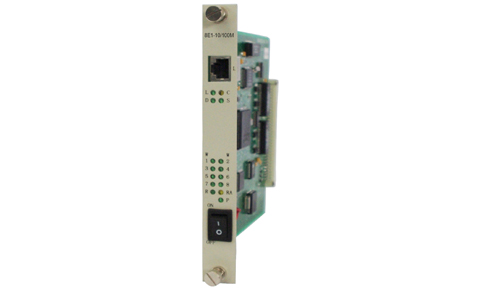

三、产品明细

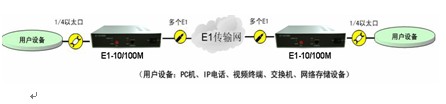

四、产品应用

五、技术参数

    →E1接口技术参数
        标称速率：2048Kbps，容差±50ppm；
        接口码型：HDB3；
        接口阻抗：75欧姆或120欧姆；
        数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
        抖动转移特性：符合ITU—TG.823建议；
        输入抖动容限：符合ITU—TG.823建议；
        输出抖动：符合ITU—TG.823建议；
        电平：±2.37V±10%或±3.00V±10%；
        接口连接器为：BNC同轴或RJ45。

   →10/100Base-Tx接口指标
        接口为：10/100Base-Tx；
        接口规程：符合IEEE-802.3u标准；
        接口速率：10/100M自适应；
        接口连接器为：RJ-45。
