一、产品描述
        E1-V.24系列转换器是北京佳特明科技发展有限公司使用自主开发的专用集成电路研制生产的E1到V.24 接口转换器。适用于基于V.24接口的数据网。还可提供集中式机框结构。

二、产品特点
        1. 提供1路透明或n×64K V.24接口（n=1~32）；
        2.提供1个E1数字口，阻抗75Ω/120Ω；
        3.采用大规模芯片，电路简单，功耗低，可靠性高；
        4.体积小，重量轻，工作稳定可靠，安装方便；
        5.适应多种电源环境（DC-48V、AC220V和AC&DC双电）；
        6.桌面式200×145×45 mm。


三、产品明细

产品型号	E1接口	V.24接口	技术参数	管理口	结构	实物图

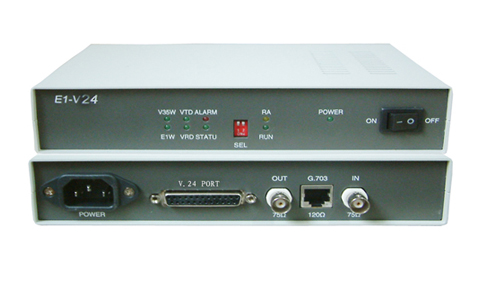

E1-V.24	1*E1	1*V.24	透明/460k	无	桌面式	点击查看

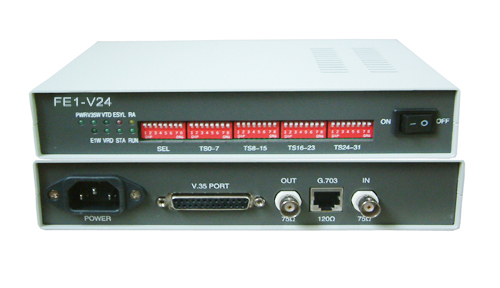

FE1-V.24	1*FE1	1*V.24	成帧/460k	无	桌面式	点击查看

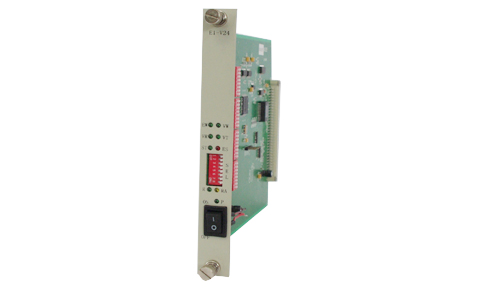

KE1-V.24	1*E1	1*V.24	透明/460k	无	插卡式	点击查看
KFE1-V.24	1*FE1	1*V.24	成帧/460k	无	插卡式	点击查看

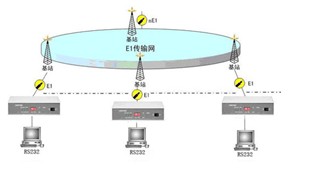

四、产品应用


五、技术参数
    →E1接口技术参数
        标称速率：2048Kbps，容差±50ppm；
        接口码型：HDB3；
        接口阻抗：75欧姆及120欧姆自适应；
        数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
        抖动转移特性：符合ITU—TG.823建议；
        输入抖动容限：符合ITU—TG.823建议；
        输出抖动：符合ITU—TG.823建议；
        电平：±2.37V±10%或±3.00V±10%；
        接口连接器为：BNC同轴或RJ45。

    →V.24接口电气特性:
         接口方式: RS-232；
        接口电平：RS-232电平；
        接口连接器：台式设备DB25/插卡设备RJ45座；
        最大波特率：非成帧E1为460kbit/s。
