一、产品描述
        E1-10/100MA(F)系列产品是北京佳特明科技发展有限公司使用自主开发的专用集成电路研制生产的反向复用设备，将以太数据包复用在1路E1中传输，可以非常方便地利用公众网中现有的丰富的E1资源快速组建宽带以太数据网。
        对E1通道无任何特殊要求，并且能对E1自动容错。
       其中的E1-10/100MAF设备还提供一个光以太接口，该接口可以与任何光以太接口互连。还提供集中式插卡。

二、产品特点
        1．采用大规模专用芯片，电路简单，功耗低，可靠性高；
        2．提供1路E1数字口，阻抗持75Ω/120Ω；
        3．E1-100MA提供1个10/100 Base-Tx端口，支持双绞线交叉/直连自动识别；
        4．E1-100MAF提供1个10/100 Base-Tx端口， 同时提供1个100 Base-Fx光以太端口；
        5．10/100 Base-Tx端口支持10/100M，全双工、半双工，并支持自动协商机制以太网光口固定100Mbps速率；
        6．E1-100MAF提供的FX光以太端口支持与其他厂家支持100Base-FX光纤传输标准的同类设备互通；
        7．支持802.1p优先级功能；
        8．支持基于802.3x的流量控制功能；
        9．支持VLAN以太帧透明传输；
        10．提供1组控制开关，用于设置设备维护测试；
        11．适应多种电源环境（DC-48V、AC220V和AC&DC双电）；
        12．桌面式200×145×45 mm。

 三、产品明细

产品型号	E1	100Base-FX光	以太	管理	结构	实物图

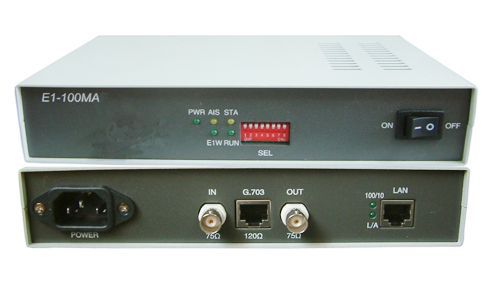

E1-100MA	1	无	1	无	桌面式	点击查看

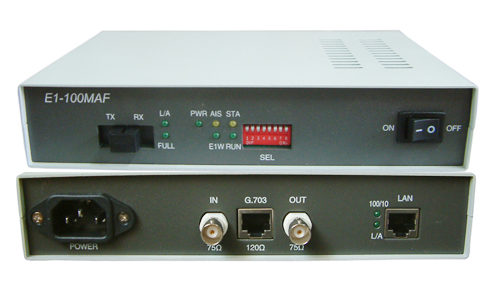

E1-100MAF	1	1	1	无	桌面式	点击查看

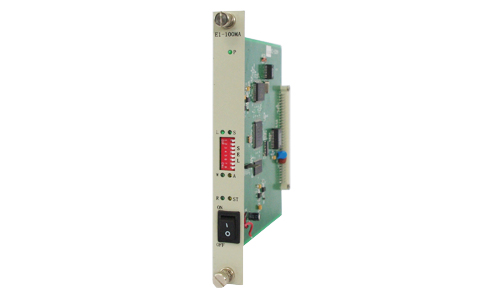

KE1-100MA	1	无	1	无	插卡式	点击查看

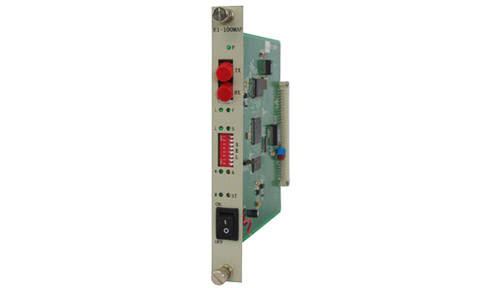

KE1-100MAF	1	1	1	无	插卡式	点击查看

 四、产品应用

五、技术参数


    →E1接口技术参数
        标称速率：2048Kbps，容差±50ppm；
        接口码型：HDB3；
        接口阻抗：75欧姆及120欧姆自适应；
        数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
        抖动转移特性：符合ITU—TG.823建议；
        输入抖动容限：符合ITU—TG.823建议；
        输出抖动：符合ITU—TG.823建议；
        电平：±2.37V±10%或±3.00V±10%；
        接口连接器为：BNC同轴或RJ45。



   →10/100Base-Tx接口指标
        接口为：10/100Base-Tx；
        接口规程：符合IEEE-802.3u标准；
        接口速率：10/100M自适应；
        接口连接器为：RJ-45。


    →100Base-FX光接口特性
         发送光功率：-6dBm～-10dBm；
         接收灵敏度：-33dBm～- 40dBm；
         光纤接口：双SC型/双FC型/单SC型可选。
