一、产品描述
        Frame是北京佳特明公司针对大用户集中接入的星形网络拓扑而推出的多业务综合传输局端机型，与远端机型配合可提供多种光接入、协议转换及反向复用业务，该设备可以将多种业务纳入统一平台集中管理，为用户提供完整的接入层解决方案。Frame在同一平台上可实现多种业务的接入，支持对多种业务的统一管理，同时可通过中心网管完成对相应远端设备监视、配置、复位、功能升级等管理功能，免除工程人员到远端现场操作，极大减少现场维护工作，便于运营商运营整个网络，满足现代通信对高度集成化和可管理性的要求。

二、产品特点
        1．提供16个业务插槽和2个电源插槽，双电源备份；
        2．支持多种业务模块在同一机框内混插、统一网管（以太接口）；
        3．各业务模块的相同接口，接口定义、指示灯定义完全相同，易于熟悉掌握；
        4．业务卡和接口适配卡分离，便于维护；
        5．所有业务支持远端管理，极大减少用户侧维护工作量；
        6．通过带内辅助开销管理远端，无须额外的管理通道；
        7．适应多种电源环境（DC-48V、AC220V和AC&DC双电）。

三、产品明细

名称	功能	可混插业务卡说明	对应台式设备
电源	提供电源	DC-48V、AC220V、AC&DC可选
网管	网络管理	管理接口以太网或RS232可选
业 务 卡	转换器	E1至V.35转换器	E1-V35系列
	以太网桥	1、2、4、5、8个E1至以太网桥	E1-100M系列
	光纤收发器	以太接口光电转化	FT100系列
	光传输	E1、V.35、以太端口可选	PDH-E1系列
	光传输	4、8、16个E1端口可选	PDH120系列
	光传输	4、8、16个E1+以太端口可选	PDH120+100M系列
	综合业务光传输	E1+V.35+10/100M端口可选	PDH155M系列

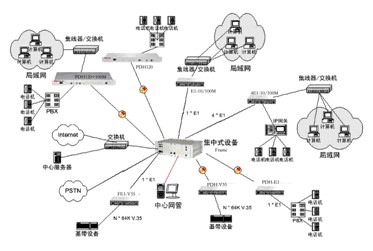

四、产品应用



五、技术参数
    →RS232接口电气特性
        接口方式: RS-232；
        接口电平：RS-232电平；
        接口连接器： RJ45座；
        最大波特率：非成帧E1为460kbit/s。

    →以太口接口特性
        接口规程：符合IEEE-802.3u标准；
        接口连接器：RJ45。
