一、产品描述
        GTPCM60F(FM)系列产品是北京佳特明科技发展有限公司使用自主开发的专用集成电路研制生产的光综合产品。该设备以大规模集成电路和可编程逻辑芯片为核心，主要是通过各种接口板，将话音、数据、图像等信号汇集在一个光接口内，进行点对点的传输。最多可提供1路线速100MBase-T以太接口以及2路2M通道的槽位。
        设备具有丰富的话路信令接口和数据接口，兼容好。
        即可以与本公司生产的传输设备、低速话音数据复接器、数据终端等产品配套使用。构成光纤用户环，热线、会议电话，话音、信令中继，电传等。

二、产品特点
        1．采用大规模集成芯片，电路简单，稳定、可靠；
        2．可提供1路光接口卡作为传输通道；
        3．光口传输时可独立增加线速100M以太以及2路2M通道的槽位；
        4．最多支持60个槽位通道；
        5．提供RS232接口；
        6．提供音频（二/四线 可选E&M）；
        7．提供话路接口（FXO/FXS支持来电显示）；
        8．提供热线电话；
        9．提供磁石电话接口；
        10．提供同步V.24接口；
        11．提供以太网接口；
        12．提供V35接口；
        13．具备完善的告警及状态指示功能；
        14．适应多种电源环境（DC-48V、AC220V和AC&DC双电）。

三、产品明细

产品型号	光口	E1口	业务槽	100M以太	结构	实物图

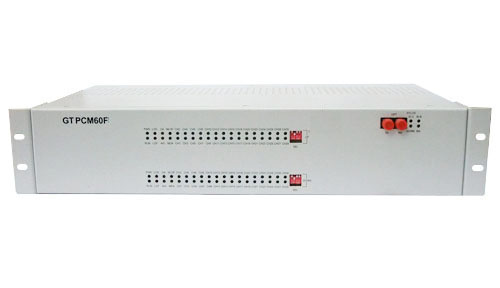

PCM60F	1	无	60	无	机架式	点击查看

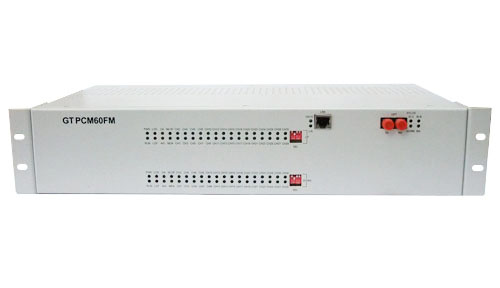

PCM60FM	1	无	60	1	机架式	点击查看

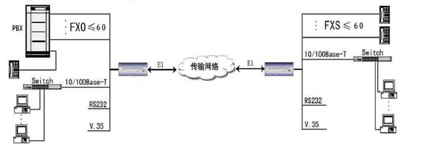

四、产品应用


五、技术参数
    →V.35接口电气特性:
        接口速率：n×64K；
        无流量控制，透明传输；
        接口连接器：DB25孔座；
        工作方式：DCE，DTE可选。

    →二/四线音频接口（二/四线E&M接口）
        阻抗： 200Ω+680Ω||0.1μF；
        四线AD增益： 14dB（可调）；
        四线DA增益： -2 dB（可调）；
        四线AD频率特性：-0.2 - +0.2dB；
        四线DA频率特性：-0.2 - +0.2dB；
        二线AD频率特性：-0.2 - +0.2dB；
        二线DA频率特性：-0.2 - +0.2dB（可调）；
        回损： 40dB；
        平衡度：70dB；
        共模抑制比： 70dB；
        电源抑制比： 30dB；
        空闲信道噪音： ≥65dB；
        环阻： 600Ω。

    →V.24（RS232）接口
        接口类型：V.24异步；
        传输速率：0 – 19.2Kbps。

     →光接口特性
         发送光功率：-6dBm～-10dBm；
         接收灵敏度：-33dBm～- 40dBm；
         光纤接口：双SC型/双FC型/单SC型可选。

    →用户及环路接口
        阻抗： 600Ω；
        插入损耗： -3±0.75dB；
        频率特性： 300～3400Hz(-0.6～+3dB)；
        衡重杂音： ≤63.7dBmop；
        串音衰耗： ≥65dB；
        环阻： ≤1800Ω。

    →以太口接口
        协 议：链路层桥接；
        接口类型：10/100MBase-T；
        接口速率：10/100Mbps；
        传输速率：Nx64Kb/s（N = 1~31）；
        接口连接器：RJ45。
