一、产品描述
PDH240系列光端机是北京佳特明公司使用自主开发的专用集成电路研制生产的光传输设备。该系列设备是以超大规模集成电路为核心构成的多路光电合一传输设备，支持多个E1接口，支持双光路1+1无损保护，适用于小容量交换机组网、用户环路网，移动通信（基站）、专网、DDN网等。
二、产品特点
1．可选配双光口，实现业务的1+1无损保护；
2．提供8个E1数字口，阻抗75Ω/120Ω可选；
3．提供1个公务话机接口；
4．提供1个RS232异步数据接口
5．提供1个管理接口，可实现集中监控；
6．提供1组用于本端、远端设备维护测试控制开关；
7．适应多种电源环境（DC-48V、AC220V和AC&DC双电）。
三、产品明细
|
产品型号
|
光口
|
E1口
|
RS232
|
管理
|
结构
|
实物图
|
|
PDH240
|
1
|
8
|
1
|
有
|
机架式
|
点击查看
|
|

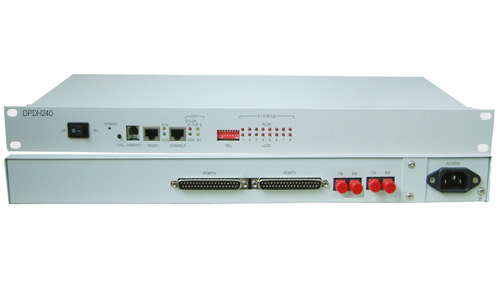

DPDH240
|
2
|
8
|
1
|
有
|
机架式
|
点击查看
|
|

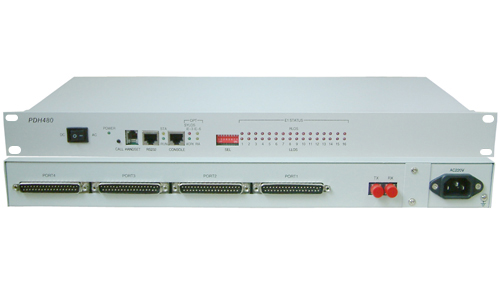

PDH480
|
1
|
16
|
1
|
有
|
机架式
|
点击查看
|
|

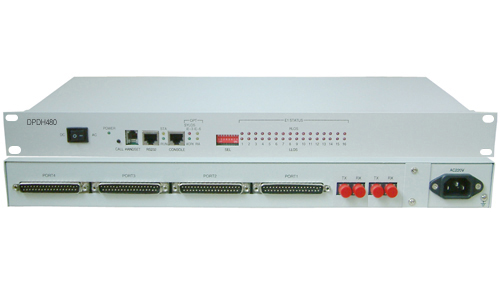

DPDH480
|
2
|
16
|
1
|
有
|
机架式
|
点击查看
|
|
KPDH240
|
1
|
8
|
1
|
有
|
插卡式
|
点击查看
|
|

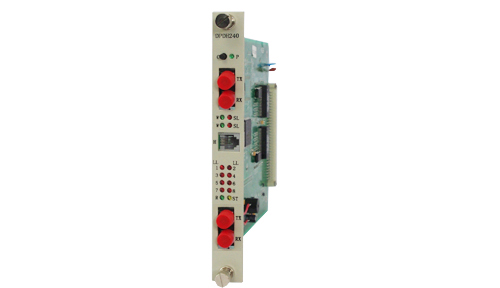

KDPDH240
|
2
|
8
|
1
|
有
|
插卡式
|
点击查看
|
|

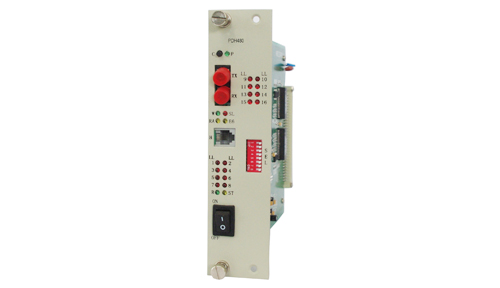

KPDH480
|
1
|
16
|
1
|
有
|
插卡式
|
点击查看
|
|

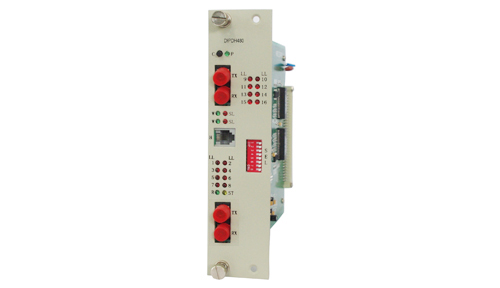

KDPDH480
|
1
|
16
|
1
|
有
|
插卡式
|
点击查看
|
四、产品应用
五、技术参数
→E1接口技术参数
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆及120欧姆自适应；
数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
抖动转移特性：符合ITU—TG.823建议；
输入抖动容限：符合ITU—TG.823建议；
输出抖动：符合ITU—TG.823建议；
电平：±2.37V±10%或±3.00V±10%；
接口连接器为：BNC同轴或RJ45。
→RS232接口电气特性:
接口方式: RS-232；
接口电平：RS-232电平；
接口连接器： RJ45座；
最大波特率：非成帧E1为460kbit/s。
→光接口特性
发送光功率：-6dBm～-10dBm；
接收灵敏度：-33dBm～- 40dBm；
光纤接口：双SC型/双FC型可选。
|
