一、产品描述

GF+P30系列产品是北京佳特明发展有限公司使用自主开发的专用集成电路研制生产的光综合业务设备。该设备的光接口速率为1.25G，将标准的2M业务与1000BaseTx以太数据及低速数据和语音业务融为一体，并转变为高速1.25G光信号，在光纤上进行传输，支持SFP光接口双光路1+1保护，以最小的成本满足用户对高速数据和TDM业务综合接入的需求；低速数据业务是通过各种接口板，将话音、数据、图像等信号汇集在一个标准的2M业务通道内，复用到1.25G光接口上面。

二、产品特点

Ø 采用大规模集成芯片，电路简单，稳定、可靠；

Ø 支持SFP方式双光口，可实现业务的1+1保护；

Ø SFP LC接口，支持热插拔光器件，单光、双光可选；

Ø 提供4/8/16路标准E1接口，阻抗可选为75Ω（BNC）/120Ω（RJ45）；

Ø 提供1个线速1000Base-Tx以太数据接口；

Ø 提供音频接口（二/四线 可选E&M）；

Ø 提供话路接口（FXO/FXS支持来电显示）；

Ø 提供热线电话接口；

Ø 提供磁石电话接口；

Ø 提供V.24接口；

Ø 提供n*64k以太网接口（n=1~30）；

Ø 提供V35接口；

Ø 具备完善的告警及状态指示功能；

Ø 提供串口和USB管理接口方式，支持系统升级；

适应多种电源环境， DC48V、AC220V。

三、产品明细

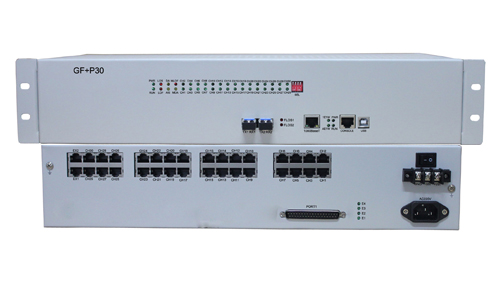

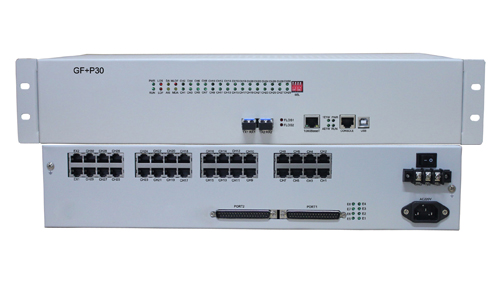

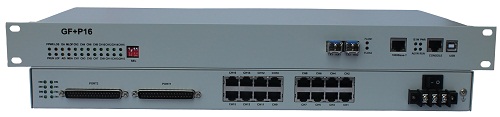

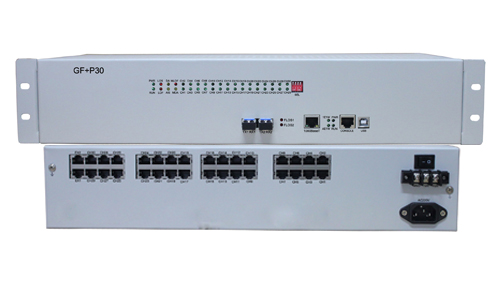

产品型号	光口	E1口	RS232	V35	业务槽	以太口	管理口	结构	实物图
GF+P16	1	无	1	1	16	1	有	机架式	点击查看
GF4+P16	1	4	1	1	16	1	有	机架式	点击查看
GF8+P16	1	8	1	1	16	1	有	机架式	点击查看
GF+P30	1	无	1	1	30	1	有	机架式	点击查看
GF4+P30	1	4	1	1	30	1	有	机架式	点击查看
GF8+P30	1	8	1	1	30	1	有	机架式	点击查看
GF16+P30	1	16	1	1	30	1	有	机架式	点击查看

四、产品应用

五、技术指标

光接口特性（SFP）

发送光功率：-3dBm ~ -8dBm

接收灵敏度：-33dBm ~ -40dBm

光纤接口：双LC、单LC；

E1接口电气特性:

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

数字接口电气特性：符合ITU—TG.703建议；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为： BNC同轴。

串口管理接口特性

接口方式：RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：115200bit/s；

USB管理接口特性

接口连接器：USB-B型；

接口定义：标准USB接口

以太口接口特性

接口为：1000Base-Tx

接口规程：符合IEEE-802.3标准

接口速率：线速1000M

带宽：1000M

二/四线音频接口（二/四线E&M接口）特性

    阻抗：   200Ω+680Ω||0.1μF

四线AD增益：   14dB（可调）

四线DA增益：   -2 dB（可调）

四线AD频率特性：-0.2 - +0.2dB

四线DA频率特性：-0.2 - +0.2dB

二线AD频率特性：-0.2 - +0.2dB

二线DA频率特性：-0.2 - +0.2dB（可调）

回损：   40dB

平衡度：   70dB

    共模抑制比：   70dB

    电源抑制比：    30dB

    空闲信道噪音： ≥65dB

环阻：  600Ω

V.24（RS232）接口特性

接口类型：V.24异步

传输速率：0 – 19.2Kbps

用户及环路接口特性

阻抗：   600Ω

插入损耗：   -3±0.75dB

    频率特性：   300～3400Hz(-0.6～+3dB)

    衡重杂音：   ≤63.7dBmop

串音衰耗：   ≥65dB

环阻：        ≤1800Ω

以太口接口特性

协    议：链路层桥接

接口类型：10/100MBase-T

接口速率：10/100Mbps

传输速率：Nx64Kb/s（N = 1~30）

接口连接器：RJ45

V.35接口特性

接口类型：V.35 同步

    传输速率： 64Kb/s

    时钟方式：DCE

六、工作环境

供电条件

直流供电电压：DC48V，容差范围 -36V~-72V

交流供电电压：220VAC±20%，50Hz

工作环境

环境温度：0℃~45℃

相对湿度：≤90%（35℃时
