一、产品描述

MCES01智能控制盒是针对与中、小型机房的空调和环境监控而设计的一款高性能综合控制产品，同时也是MCE01主机的从设备，该产品能够由MCE01或其它智能终端通过串口对空调的状态进行控制和设定，并可以把现场环境的温度和空调的状态等信息反馈给用户，从而实现更稳定、有效的对机房进行监控。
    该产品可广泛用于电力系统户外变电站、箱站，移动、联通等户外基站，计算机机房，车间、仓库等需要空调的场所。

二、产品特点

Ø 红外遥控器的学习和控制；

Ø 温、湿度的采集；

Ø 4个开关量的输入；

Ø 3个模拟量的输入；

Ø 2个开关量的输出；

Ø 通讯接口支持：RS232/RS485，USB三种模式；

Ø 互感器接口用于连接电压/电流变送器。

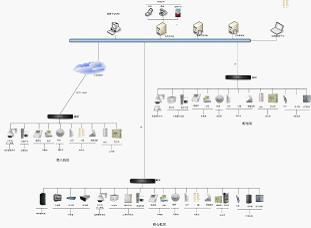

三、产品应用

四、技术指标

4.1  USB接口

Ø USB速率：2.0

Ø 接口连接器：B型USB母头

4.2  RS485接口

Ø 方向：双向

Ø 传输方式：差分

Ø 差分输入范围-7V~+12V

Ø 传输介质：双绞线

4.3  RS232接口

Ø 接口类型：V.24异步

Ø 速率：0–115.2Kbps

4.4  输出电压和接地

Ø +5V输出：（+5V—GND） 电流 < 0.5A

4.5  模拟量信号输入（SAD）

Ø 模拟量输入0-5V电压信号或者 4～20mA电流信号

4.6  干接点开关量

Ø 开关量状态输入：干接点信号或TTL电压信号

Ø 继电器控制信号输出最大允许负载电流：10A/250V  AC

五、工作环境

工作电源

Ø 输入电压：DC12V

Ø 允许电压波动：DC7V～24V

Ø 负载功耗：小于1W

    温湿度环境

Ø 工作温度：0℃～40℃

Ø 相对湿度：≤90%（25℃）
