一、产品描述
        PDH-155M综合业务传输设备是北京佳特明科技发展有限公司使用自主开发的专用集成电路研制生产的设备。
        它将标准的2M传统TDM业务接口、V.35业务接口与10/100BaseTx以太数据业务接口融为一体，并转变为高速光信号，在光纤上进行传输，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以   最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。设备维护简单，开电即用，还可提供集中式局端设备，并提供完整的网络管理功能。


二、产品特点
        1．PDH-155M、KPDH-155M提供1路E1口（阻抗75Ω/120Ω自适应），1路10/100Base-Tx自适应以太口（带宽可以0.5M为单位调
              整，最大带宽100M），1路V.35接口（速率可调，支持n×64k成帧模式）；
        2．PDH-155M4提供1路E1口（阻抗75Ω/120Ω自适应），4路10/100Base-Tx自适应以太口（带宽可以0.5M为单位调整，最大带宽
              100M），1路V.35接口（速率可调，支持n×64k成帧模式）；
        3．PDH-155M、PDH-155M4、KPDH-155M支持E1接口与V.35接口通道交换；
        4．V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目
              前市场上所有V.35接口时钟模式要求；
        5．V.35的接口时钟模式、相位、时隙选择功能可通过网管软件设置；
        6．提供一个RS232异步数据接口，最高速率为19.2K；
        7．提供一个管理接口，可实现集中监控；
        8．提供一组控制开关，用于设置设备维护测试；
        9.适应多种电源环境（DC-48V、AC220V和AC&DC双电）。


三、产品明细

产品型号	光口	E1口	V35口	以太口	RS232	管理口	结构	实物图

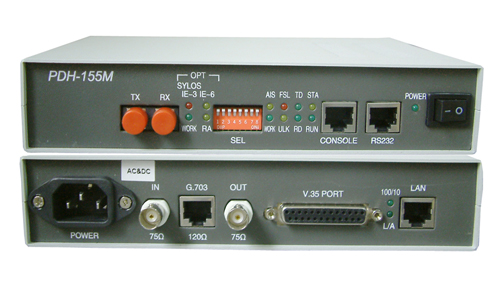

PDH155M	1	1	1	1	1	有	桌面式	点击查看

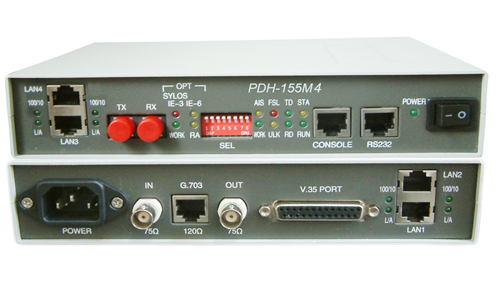

PDH155M 4	1	1	1	4	1	有	桌面式	点击查看

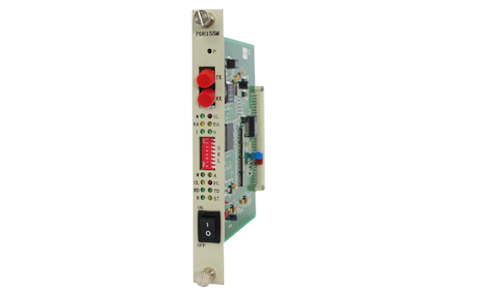

KPDH155M	1	1	1	1	1	有	插卡式	点击查看

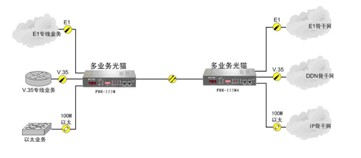

四、产品应用

五、技术参数

     →E1接口技术参数
        标称速率：2048Kbps，容差±50ppm；
        接口码型：HDB3；
        接口阻抗：75欧姆及120欧姆自适应；
        数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
        抖动转移特性：符合ITU—TG.823建议；
        输入抖动容限：符合ITU—TG.823建议；
        输出抖动：符合ITU—TG.823建议；
        电平：±2.37V±10%或±3.00V±10%；
        接口连接器为：BNC同轴或RJ45。

     →RS232接口电气特性
        接口方式: RS-232；
        接口电平：RS-232电平；
        接口连接器： RJ45座；
        最大波特率：非成帧E1为460kbit/s。

    →V.35接口电气特性:
        接口连接器：DB25孔座；
        工作方式：DCE，DTE可选。

    →光接口特性
        发送光功率：-6dBm～-10dBm；
        接收灵敏度：-33dBm～- 40dBm；
        光纤接口：双SC型/双FC型可选。

    →以太口接口特性
        接口规程：符合IEEE-802.3u标准；
        接口连接器：RJ45。
