一、产品描述
PDH120+100M系列综合业务传输设备是北京佳特明公司使用自主开发的专用集成电路研制生产的综合业务传输设备。它将标准的2M传统TDM业务接口、V.35业务接口与10/100Base-Tx以太数据业务接口融为一体，并转变为高速光信号，在光纤上进行传输，同时支持双光路1+1无损保护，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。还可提供集中式局端设备。
二、产品特点
1．可选配双光口，实现业务的1+1无损保护；
2．提供4个E1数字口，阻抗75Ω/120Ω可选；
3．提供1个公务话机接口；
4．提供1个RS232异步数据接口；
5．提供1个管理接口，可实现集中监控；
6．提供1个或4个10/100Base-Tx自适应以太数据接口，带宽可以0.5M为单位调整，以太业务传输最大带宽100M；
7．提供1组用于本端、远端设备维护测试控制开关；
8．PDH120V1/2提供4个E1数字口和1/2路N×64k V.35接口；并支持E1接口与V.35接口通道交换；
9．E1、V.35通道支持内置BERT（Bit Error Rate Test）测试线路误码V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；
DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目前市场上所有V.35时钟模式要求；
10．V.35的时钟模式、相位、时隙选择和E1/V.35数据通道交换功能可通过网管软件设置；
11．适应多种电源环境（DC-48V、AC220V和AC&DC双电）。
三、产品明细
|
产品型号
|
光口
|
E1口
|
V35口
|
以太口
|
RS232
|
管理
|
结构
|
实物图
|
|

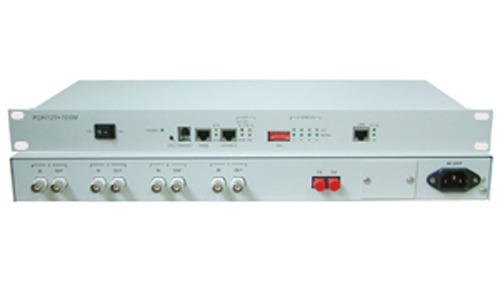

PDH120+100M
|
1
|
4
|
无
|
1
|
1
|
有
|
机架式
|
点击查看
|
|

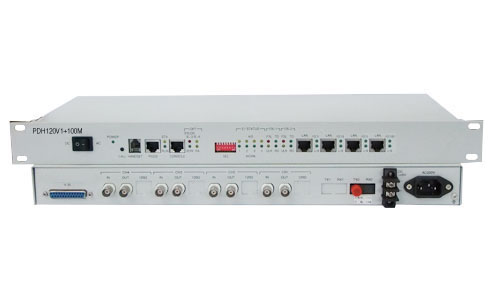

PDH120V1+100M
|
1
|
4
|
1
|
1
|
1
|
有
|
桌面式
|
点击查看
|
|

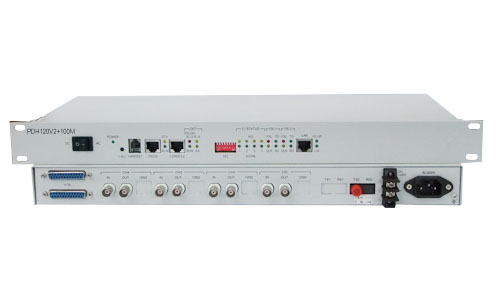

PDH120V2+100M
|
1
|
4
|
2
|
1
|
1
|
有
|
机架式
|
点击查看
|
|

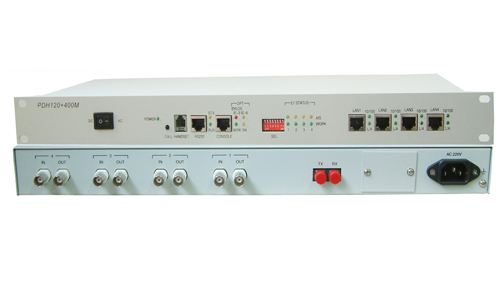

PDH120+400M
|
1
|
4
|
无
|
4
|
1
|
有
|
机架式
|
点击查看
|
|
PDH120V1+400M
|
1
|
4
|
1
|
4
|
1
|
有
|
机架式
|
点击查看
|
|
PDH120V2+400M
|
1
|
4
|
2
|
4
|
1
|
有
|
机架式
|
点击查看
|
|

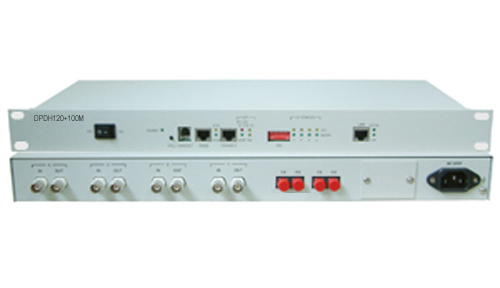

DPDH120+100M
|
2
|
4
|
无
|
1
|
1
|
有
|
机架式
|
点击查看
|
|

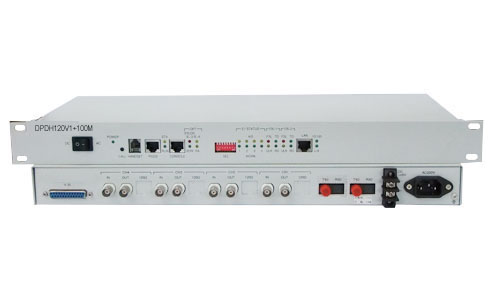

DPDH120V1+100M
|
2
|
4
|
1
|
1
|
1
|
有
|
机架式
|
点击查看
|
|

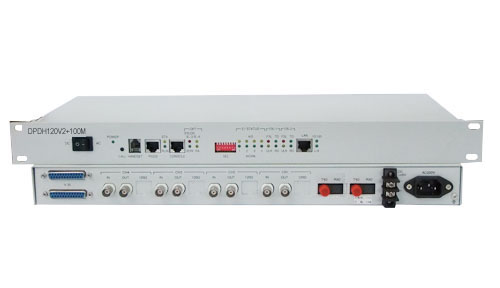

DPDH120V2+100M
|
2
|
4
|
2
|
1
|
1
|
有
|
机架式
|
点击查看
|
|

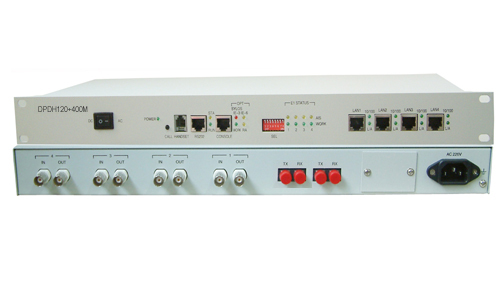

DPDH120+400M
|
2
|
4
|
无
|
4
|
1
|
有
|
机架式
|
点击查看
|
|

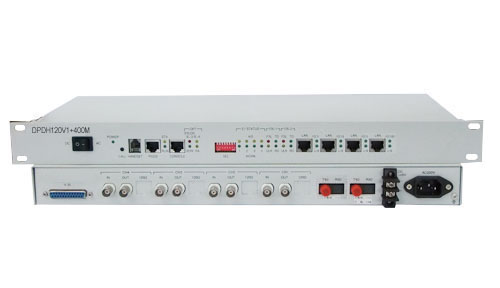

DPDH120V1+400M
|
2
|
4
|
1
|
4
|
1
|
有
|
机架式
|
点击查看
|
|

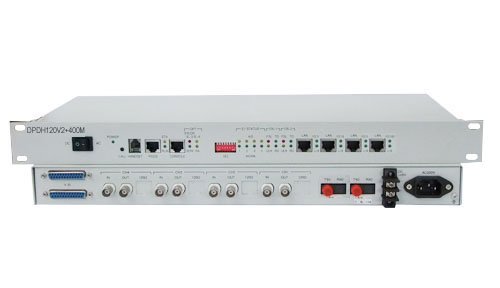

DPDH120V2+400M
|
2
|
4
|
2
|
4
|
1
|
有
|
机架式
|
点击查看
|
|
KPDH120+100M
|
1
|
4
|
无
|
1
|
1
|
有
|
插卡式
|
点击查看
|
|

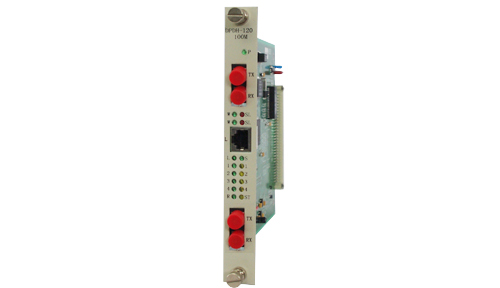

KDPDH120+100M
|
2
|
4
|
无
|
1
|
1
|
有
|
插卡式
|
点击查看
|
四、产品应用
五、技术参数
→E1接口技术参数
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆及120欧姆自适应；
数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
抖动转移特性：符合ITU—TG.823建议；
输入抖动容限：符合ITU—TG.823建议；
输出抖动：符合ITU—TG.823建议；
电平：±2.37V±10%或±3.00V±10%；
接口连接器为：BNC同轴或RJ45。
→RS232接口电气特性:
接口方式: RS-232；
接口电平：RS-232电平；
接口连接器： RJ45座；
最大波特率：非成帧E1为460kbit/s。
→V.35接口电气特性
接口连接器：DB25孔座；
工作方式：DCE，DTE可选。
→光接口特性
发送光功率：-6dBm～-10dBm；
接收灵敏度：-33dBm～- 40dBm；
光纤接口：双SC型/双FC型可选。
→以太口接口特性
接口规程：符合IEEE-802.3u标准；
接口连接器：RJ45。
|
