一、产品描述
FE1-V系列接口转换器是北京佳特明科技发展有限公司使用自主开发的专用集成电路研制生产的E1到n×64K（n = 1~32）V.35或
V35+10/100BASE-T 接口转换设备。
FE1-V.35N是的n×64K（n = 1~32） E1 到V.35接口转换设备，适用于基于n×64K V.35接口的数据网。其集中式插卡为KFE1-
V.35N。
FE1-VL1、FE1-VL4是n×64K（n = 1~32） E1 到V.35、以太和RS232接口转换设备，适用于基于n×64K的多业务接口的数据网。其
集中式插卡为KFE1-VL1。
二、产品特点
1．采用大规模芯片，电路简单，功耗低，可靠性高；
2．提供1个E1数字口，阻抗75Ω/120Ω；
3．FE1-V.35N、KFE1-V.35N提供1路n×64K V.35接口（n=1~32）；
4．FE1-VL1、KFE1-VL1提供1个V.35接口、1个RS232异步数据接口和1个10/100 Base-Tx端口；
5．FE1-VL4提供1个V.35接口、1个RS232异步数据接口和4个10/100 Base-Tx端口；
6．10/100 Base-Tx端口均支持10/100M，全双工、半双工，并支持自动协商机制；
7．V.35接口提供7种时钟模式（DCE：本地、恢复、外部输入；DTE：发RC收TC、发RC收RC、发TC收TC、发TC收RC），适应目
前市场上所有V.35接口时钟模式要求；
8．V.35的接口时钟模式、相位、时隙选择功能可通过网管软件设置；
9．设备均提供1个管理接口，可以灵活设置设备的功能；
10．提供1组控制开关，用于设置设备维护测试；
11．具有完整的告警及状态指示；
12．适应多种电源环境（DC-48V、AC220V和AC&DC双电）；
13．桌面式200×145×45 mm。
三、产品明细
|
产品型号
|
E1
|
V.35
|
以太
|
RS232
|
管理口
|
结构
|
实物图
|
|

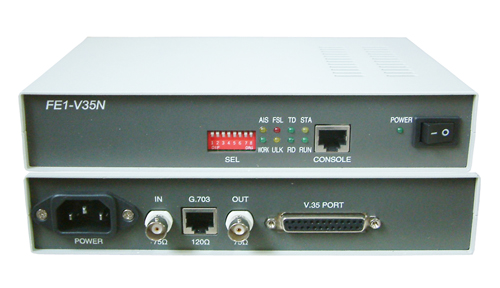

FE1-V.35N
|
1
|
1
|
无
|
无
|
有
|
桌面式
|
点击查看
|
|

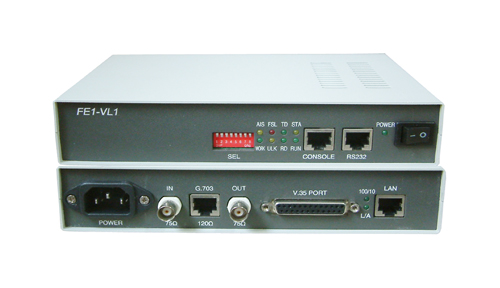

FE1-VL1
|
1
|
1
|
1
|
1
|
有
|
桌面式
|
点击查看
|
|

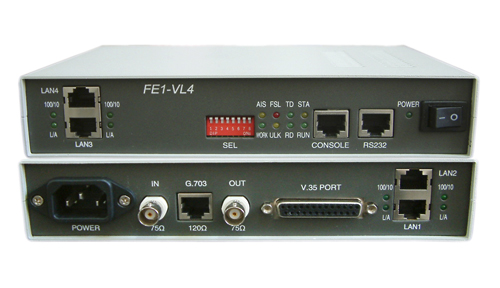

FE1-VL4
|
1
|
1
|
4
|
1
|
有
|
桌面式
|
点击查看
|
|

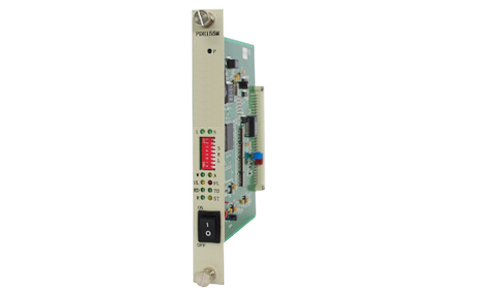

KFE1-V.35N
|
1
|
1
|
无
|
无
|
有
|
插卡式
|
点击查看
|
|
KFE1-VL1
|
1
|
1
|
1
|
1
|
有
|
插卡式
|
点击查看
|

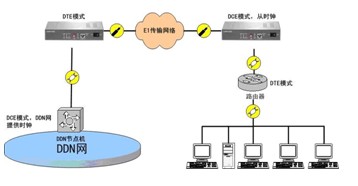

四、产品应用
五、技术参数
→E1接口技术参数
标称速率：2048Kbps，容差±50ppm；
接口码型：HDB3；
接口阻抗：75欧姆及120欧姆自适应；
数字接口电气特性：符合ITU—TG.703建议，脉冲波形符合样板；
抖动转移特性：符合ITU—TG.823建议；
输入抖动容限：符合ITU—TG.823建议；
输出抖动：符合ITU—TG.823建议；
电平：±2.37V±10%或±3.00V±10%；
接口连接器为：BNC同轴或RJ45。
→V.35接口电气特性:
接口速率：n×64K；
无流量控制，透明传输；
接口连接器：DB25孔座；
工作方式：DCE，DTE可选。
→10/100Base-Tx接口指标
接口为：10/100Base-Tx；
接口规程：符合IEEE-802.3u标准；
接口速率：10/100M自适应；
接口连接器为：RJ-45。
→RS232串口特性
接口方式: RS-232；
接口电平：RS-232电平；
接口连接器：RJ-45；
管理口波特率：57600bit/s；
扩展串口最大波特率：19200bit/s。
|
