一、产品描述

GF120千兆网络光端机是北京佳特明公司，使用自主开发的专用集成电路研制生产的千兆网络光端机。它将标准的2M传统TDM业务与1000Base-Tx以太数据业务接口融为一体，并转变为1.25G高速光信号，在光纤上进行传输，支持双光路1+1保护，从而使高速数据业务和传统TDM业务在同一对光纤上传输成为可能，以最小的成本满足用户对高速数据业务和传统TDM业务综合接入的需求。

二、产品特点

Ø 采用大规模集成芯片，电路简单，稳定、可靠；

Ø 支持SFP方式双光口，可实现业务的1+1保护；

Ø SFP LC接口，支持热插拔光器件，单光、双光可选；

Ø 提供4/8/16路标准E1接口，阻抗可选为75Ω（BNC）/120Ω（RJ45）；

Ø 提供1个线速1000Base-Tx以太数据接口

Ø 具备完善的告警及状态指示功能；

Ø 提供串口和USB管理接口方式，支持系统升级；

Ø  多种电源环境， DC48V、AC220V。

三、产品明细

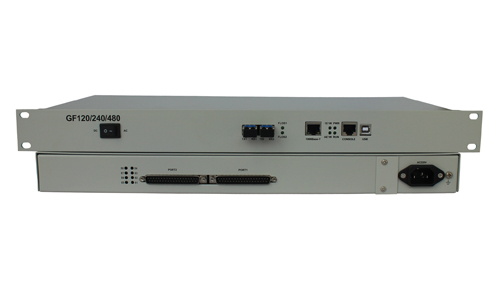

产品型号	光口	E1口	以太口	管理口	结构	实物图

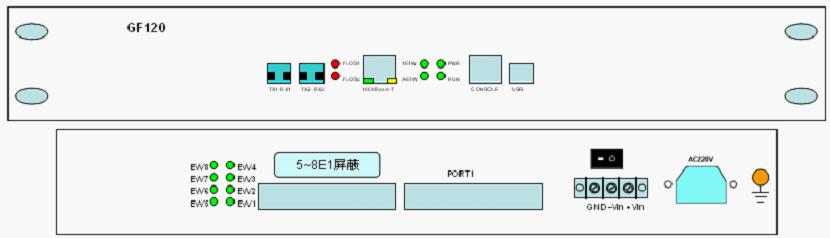

GF120	1	4	1	有	机架式	点击查看

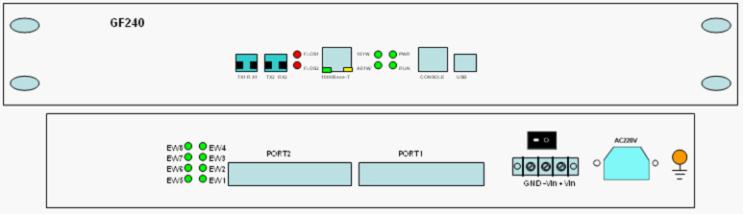

GF240	1	8	1	有	机架式	点击查看
GF480	1	16	1	有	机架式	点击查看

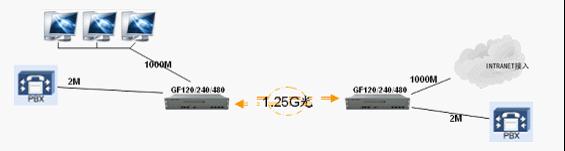

 四、产品应用

 五、技术指标

光接口特性（SFP）

发送光功率：-3dBm ~ -8dBm

接收灵敏度：-33dBm ~ -40dBm

光纤接口：双LC、单LC；

E1接口电气特性:

标称速率：2048Kbps，容差±50ppm；

接口码型：HDB3；

接口阻抗：75欧姆（不平衡）或120欧姆（平衡）可选；

数字接口电气特性：符合ITU—TG.703建议；

抖动转移特性：符合ITU—TG.823建议；

输入抖动容限：符合ITU—TG.823建议；

输出抖动：符合ITU—TG.823建议；

电平：±2.37V±10%或±3.00V±10%；

接口连接器为： BNC同轴。

串口管理接口特性

接口方式：RS-232；

接口电平：RS-232电平；

接口连接器：RJ-45；

管理口波特率：115200bit/s；

USB管理接口特性

接口连接器：USB-B型；

接口定义：标准USB接口

以太口接口特性

接口为：1000Base-Tx

接口规程：符合IEEE-802.3标准

接口速率：线速1000M

带宽：1000M

六、工作环境

供电条件

直流供电电压：DC48V，容差范围 -36V~-72V

交流供电电压：220VAC±20%，50Hz

工作环境

环境温度：0℃~45℃

    相对湿度：≤90%（35℃时）
